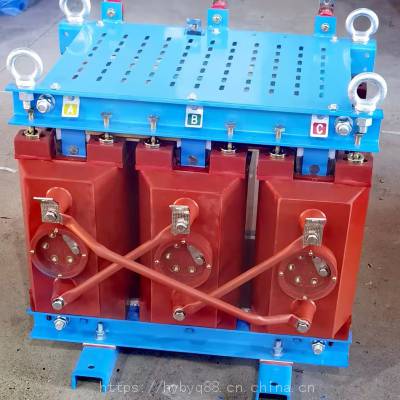

SCH15-20/10-0.4，20KVA,10/0.4KV所用非晶变压器

产品说明：

1.产品型号:SCH15-20/10-0.4

2.额定容量:20KVA

3.额定电压及高压分接范围:10KV,±2*2.5,±5%(可根据客户要求定制）

4.相数:3相

5.额定频率:50HZ

6.连接组标号:Dyn11,Yyn0

7.阻抗低压:4%

非晶合金是利用一种的超急冷技术，将铁、钴、硼、硅等液态的熔化物喷射到一个转速的底盘上并急剧冷却，形成0.02mm-0.04mm的薄带。其具有的软磁性能、耐腐蚀性、耐磨性及高电阻率等特点

。SCH15系列非晶合金干式变压器是当代的节能型干式变压器，空载损耗比GB/T10228表4降低75%，负载损耗比GB/T10228表4降低15%；具有低噪音、免维护、抗湿热、防火、防爆、局部放电量小、散热能力强等特点。

  非晶合金干式变压器取代普通干式变压器的场所(包括机场、车站、城市地铁、高层建筑及发电厂等)，可置于负荷中心、适应高密度负荷的现代化大城市发展的需要。

  高压线圈用H级度漆包线绕制,低压用铜箔绕制，真空压力浇注，铁芯由非晶合金带材卷制而成，矩形截面、尺寸小、旁注流过零序磁通，抗短路能力强.

1、低耗节能:采用具有各向同性的软磁性导磁材料，磁化功率小，电阻***，涡流耗低小。用非晶合金材料制成的铁芯空载损耗及空载电流很低，只有硅钢片的1/3。变压器的空载损耗比GB/T10228规定值下降75%。可大大降低运行费用，节能***。

2、抗腐蚀能力强:非晶合金铁芯通过树脂和耐高温硅胶进行全封装处理，有效防止锈蚀和非晶合金碎片脱落从而有效保护铁芯和线圈。

3、噪声低:为降低产品运行噪声，在产品设计时选取合理的工作磁密，在产品加工时改进铁芯及线圈结构、采用特殊降噪材料等，产品噪声远低于国标GB/T10088要求。

4、抗短路能力强:产品采用三相三柱式结构，铁芯采用框架结构保护，结构紧凑 合理。

5、温升低，使用寿命长:产品温升低，散热能力强，在风冷条件下可以150%额定负载运行。可选配性能完善的温度控制保护系统为变压器安全运行提供可靠保障。
