| 是否进口：否 | 产地：台州 | 加工定制：是 |
| 品牌：宏业 | 型号：SC11-50/10-0.4-0.1 | 额定电压：10kV |
| 额定容量：50KVA | 负载耗损：700W | 阻抗电压：4% |
| 尺寸：585*400*570mmm | 产品认证：***：2000 | 物料编号：11 |
产品说明：
1.产品型号：SC11-50/10-0.4/0.1KV
2.额定容量:50KVA
3.额定电压及高压分接范围:10KV,±2*2.5,±5%(可根据客户要求定制）
4.相数:3相
5.额定频率：50HZ
6.连接组标号：Yyn0yn0
7.阻抗低压：4%

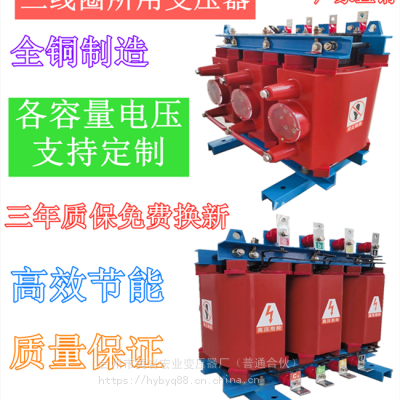

1、产品简介：
根据***（南方电网）10KV开闭所（开关站）典型设计要求，由于站内用电及照明的需要，须设置站用变压器。 三线圈站用干式变压器系专为中置柜、高压开关柜配套设计。采用了特殊结构，在满足标准各项性能参数指标前提下，对外形尺寸进行优化设计，完全满足中置柜、高压开关柜的安装要求，是目前中置柜、高压开关柜最理想的配套变压器。三线圈站用变压器一次侧直接从母线取电，二次侧一般有一个绕组（0.4KV）用于站内的用电、照明。根据客户要求，二次侧可以增加一个组绕组（0.1KV,50VA）用于站内设备的测量、控制保护。
2、性能特点：
安全、防火、***，直接接运行于负荷中心。
采用德国HTT技术，机械强度高、抗短路能力强、局放量小、热稳定性好。
体积小、重量轻、占用空间少、安装方便。
低损耗、低噪音、免维护、节能效果明显。
防潮、防霉、防盐雾，散热性好，适应高海拔、高温度及恶劣环境
3、性能参数
空载损耗：170W;负载损耗：710W；联结组别：DYN11;短路阻抗：4%。
4、外形尺寸：520*400*560.
5、使用条件
满足下列要求的使用条件为正常使用条件。
a.海拔 海拔不超过1000m。
b.环境温度
气温 +40℃
日平均气温 +30℃
年平均气温 +20℃
c.电源电压的波形
电源电压的波形似于正弦波。
d.多相电源电压的对称性
多相变压器所连接的电源电压应近似对称
6、应用范围
三线圈站用变压器产品广泛适用于防火要求高，负荷波动大以及污秽潮湿的恶劣环境中。如：10KV开闭所、10KV中压开关站。以及其它高层建筑、商业中心、机场、隧道、化工厂、核电站、船舶等重要或特殊环境场所。
